AWG Armaturen
AWG Armaturen zur Brandbekämpfung im Innenangriff und Außenangriff. Waldbrandarmaturen für unwegsames Gelände.
Die AWG Fittings GmbH ist ein weltweit führender Hersteller für den mobilen und stationären Brandschutz.
Feuerwehrarmaturen zur Wasserentnahme, Wasserfortleitung und Wasserabgabe.

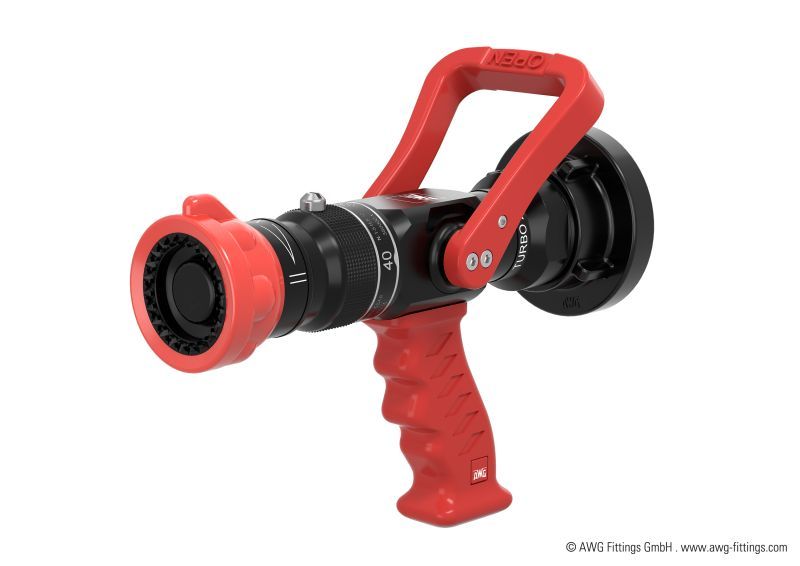

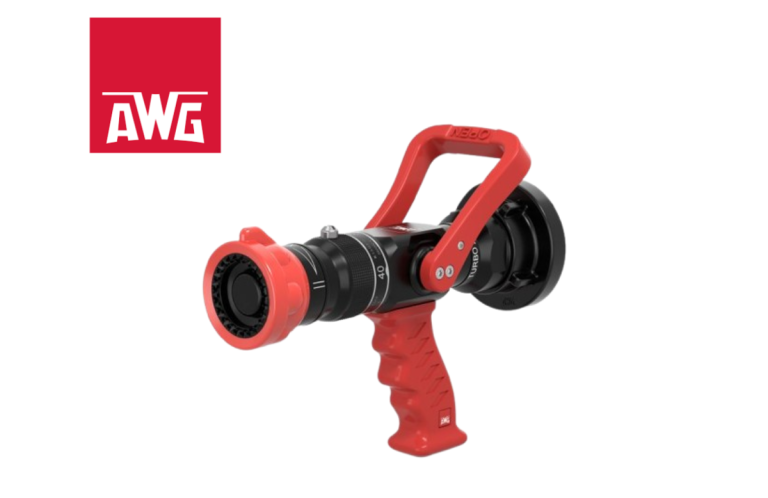

AWG Turbospritze 2130 C
- DIN EN 15182
- Eingang Storz C 52
- Durchflussmenge 40/80/130
- Referenzdruck 6 bar
- Wurfweite Vollstrahl 14-22-27m
- Wurfweite Sprühstrahl 6-8m
- Sprühwinkel 0-120 Grad
- maximaler Betriebsdruck 16 bar
- Material Kupplung - Aluminium

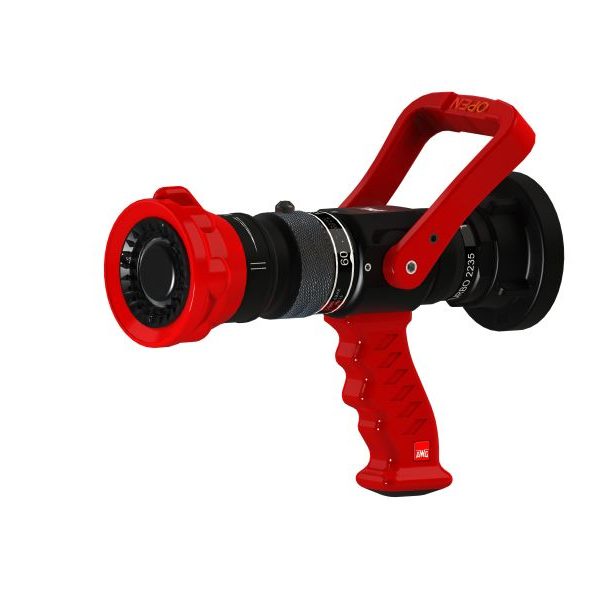

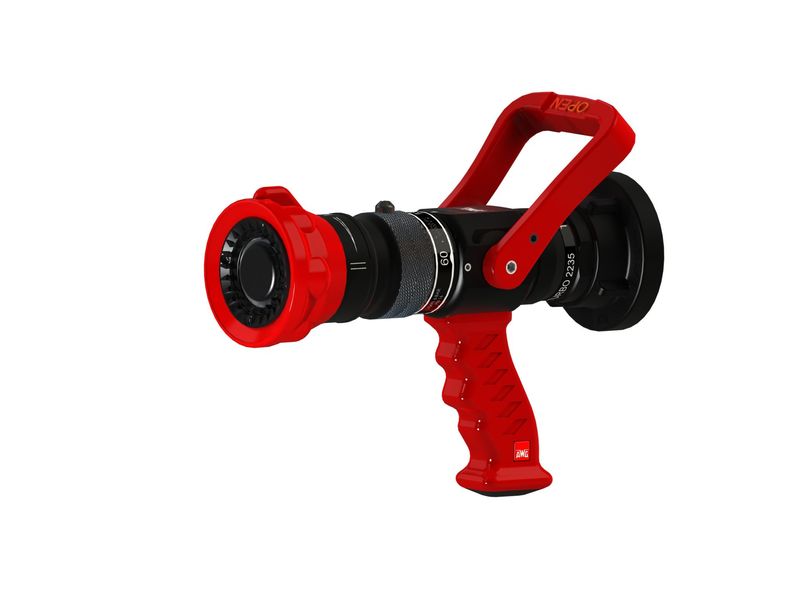

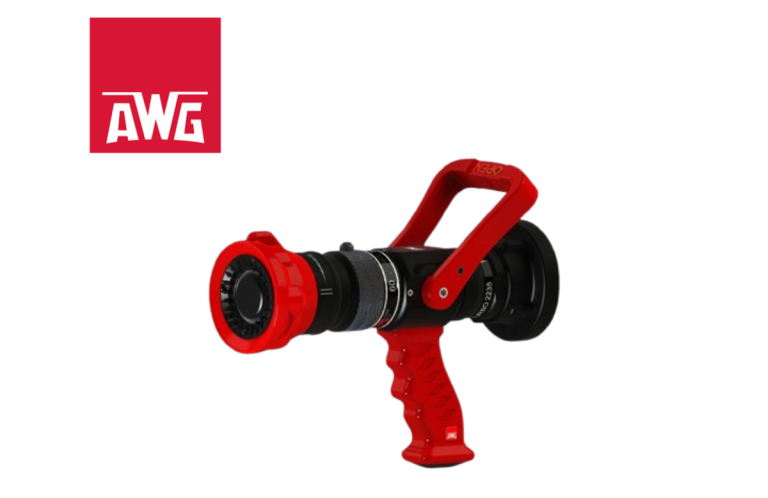

AWG Turbospritze 2235 C
- DIN EN 15182
- Eingang Storz C 52
- Durchflussmenge 60/130/235
- Referenzdruck 6 bar
- Wurfweite Vollstrahl 18-26-30m
- Wurfweite Sprühstrahl 7-13m
- Sprühwinkel 0-120 Grad
- maximaler Betriebsdruck 16 bar
- Material Kupplung - Aluminium

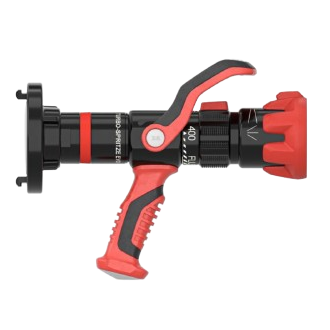

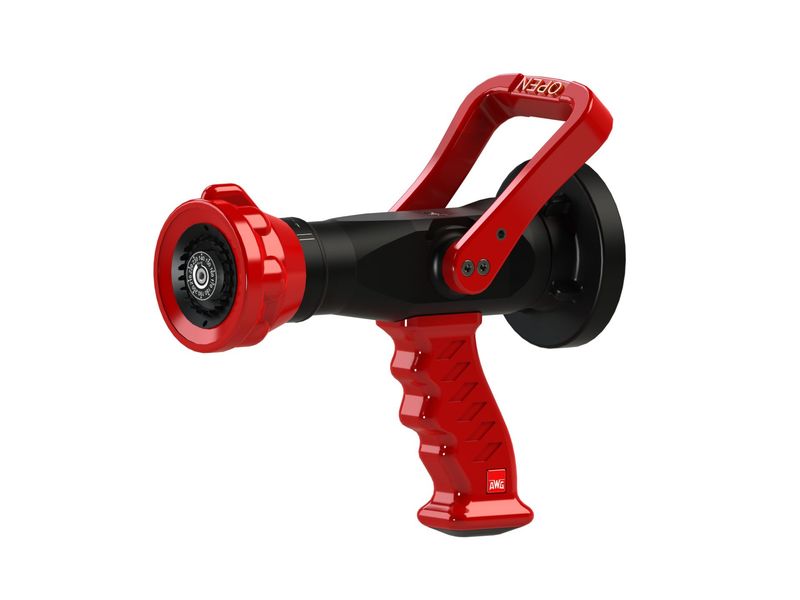

AWG Turbo Spritze 2400 C
- DIN EN 15182
- Eingang Storz C 52
- Durchflussmenge 130/235/400
- Referenzdruck 6 bar
- Wurfweite Vollstrahl 26/32/40m
- Wurfweite Sprühstrahl 10-16m
- Sprühwinkel 0-120 Grad
- maximaler Betriebsdruck 16 bar
- Material Kupplung - Aluminium
Die AWG Turbo-Spritzen sind mit zahlreichen wahrnehmbaren Features ausgestattet, damit sich der Strahlrohrführer auch bei schlechter Sicht auf eine optimale Bedienung verlassen kann. Zusammen mit der robusten Bauweise sorgt das für ein Plus an Zuverlässigkeit, Sicherheit und Schnelligkeit.
Das Öffnen und Schließen erfolgt über einen großen Bügelgriff, die Einstellung der Durchflussmenge über einen Drehring.
Bei der Turbo-Spritze 2400 beispielsweise betragen die Durchflussmengenraster 130, 235 und 400 l/min (6 bar).
Sogar bei schlechter Sicht haben Sie die Einstellung sicher im Griff: Ein markanter Knopf (Pointer) zeigt Ihnen den gewählten Wert. Beim Durchwechseln rastet der Drehring hörbar und deutlich spürbar ein.
Durch Drehen des roten Strahlrohrkopfes wechseln Sie einfach zwischen Voll- und Sprühstrahl.
Auch hier vereinfacht ein Pointer die richtige Einstellung: Pointer oben für den 45-Grad-Flash-Over-Sprühstrahl,
Pointer gegen den Uhrzeigersinn für den 120-Grad-Sprühstrahl, Pointer im Uhrzeigersinn für den Vollstrahl.
Die gewählte Strahlform wird durch Einrasten fixiert. Der kugelgelagerte Kupplungsanschluss ist auch unter Druck drehbar,
das sorgt für uneingeschränkte Mobilität des Strahlrohrführers.
Die AWG Turbo Spritzen können in elektrischen Anlagen mit anliegender Hochspannung von bis zu 380 kV unter Einhaltung der entsprechenden Abstandswerte aus DIN VDE 0132 eingesetzt werden.

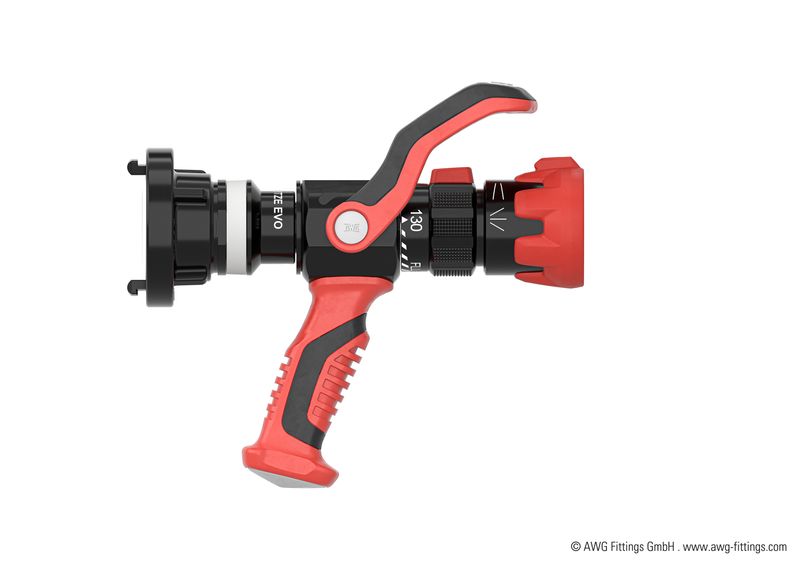

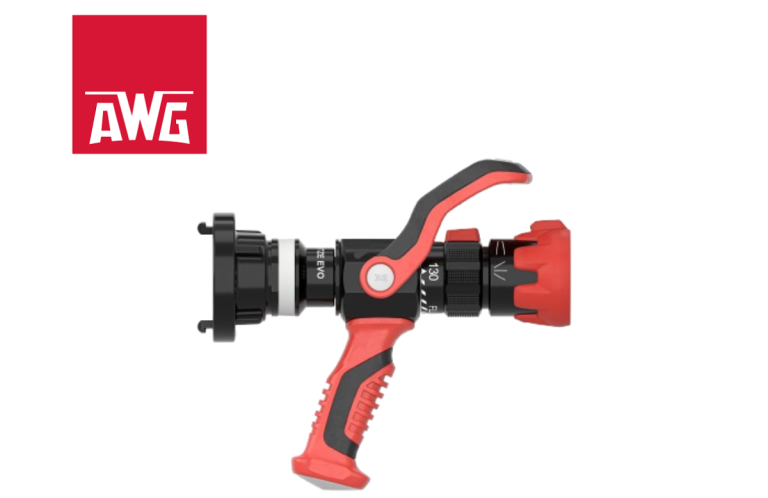

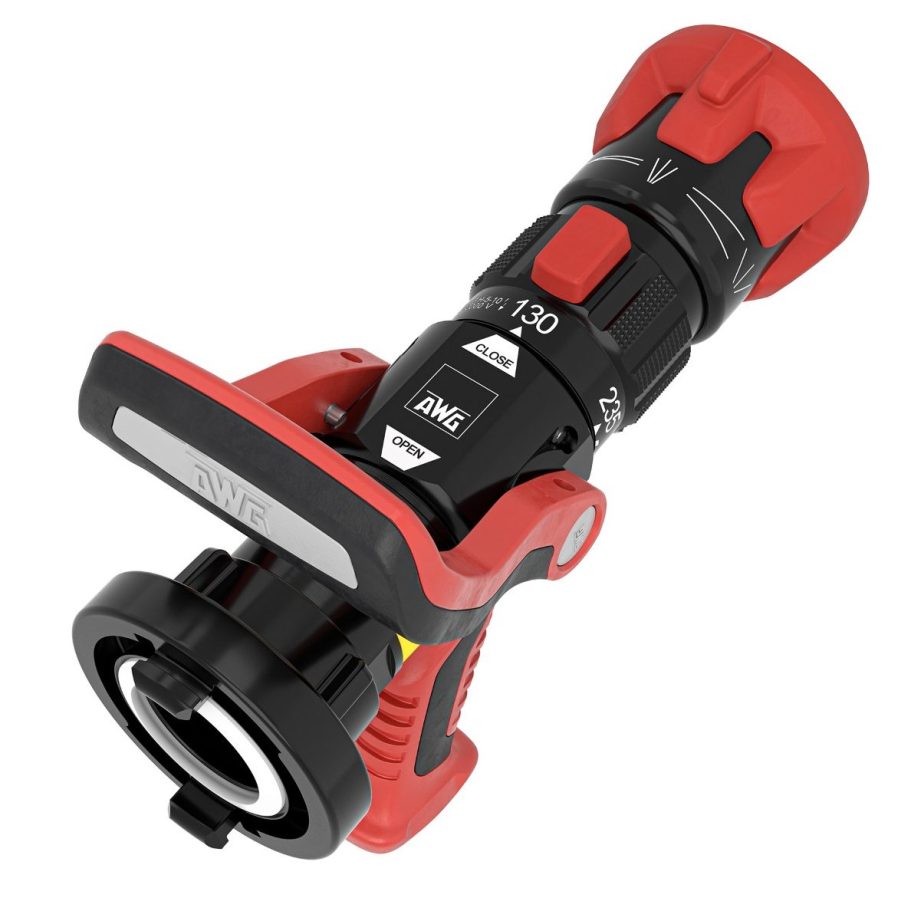

AWG Turbo Spritze EVO 130
- DIN EN 15182
- Eingang Storz C 52
- Durchflussmenge 40/80/130
- Referenzdruck 6 bar
- Wurfweite Vollstrahl 14-22-27m
- Wurfweite Sprühstrahl 6-8m
- Sprühwinkel 0-120 Grad
- maximaler Betriebsdruck 16 bar
- Material Kupplung - Aluminium

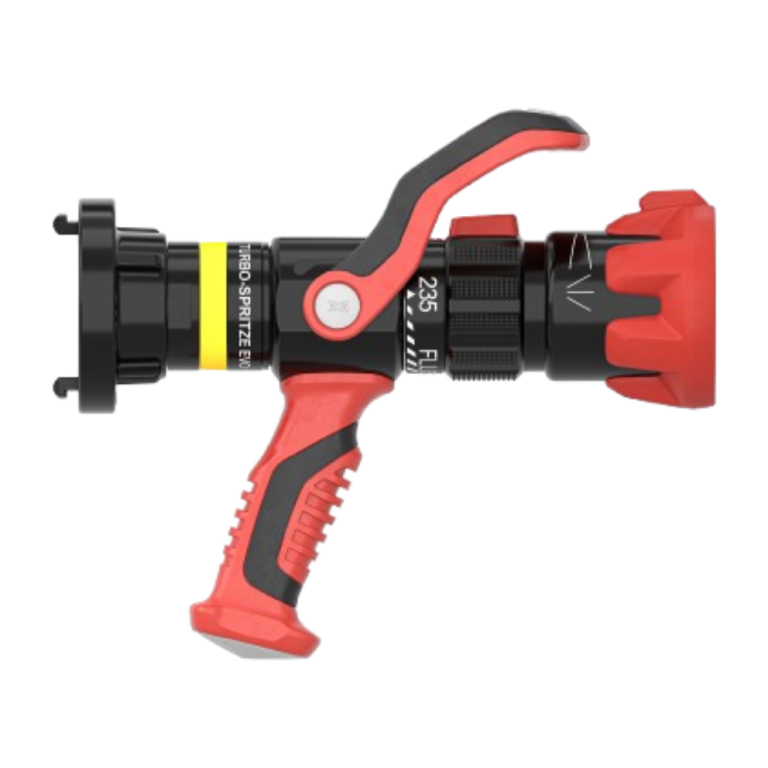

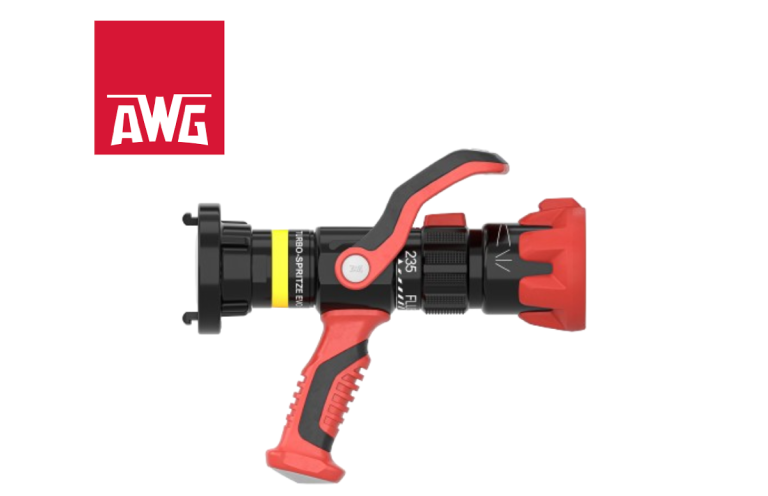

AWG Turbo Spritze EVO 235
- DIN EN 15182
- Eingang Storz C 52
- Durchflussmenge 60/130/235
- Referenzdruck 6 bar
- Wurfweite Vollstrahl 18-26-30m
- Wurfweite Sprühstrahl 7-13m
- Sprühwinkel 0-120 Grad
- maximaler Betriebsdruck 16 bar
- Material Kupplung - Aluminium

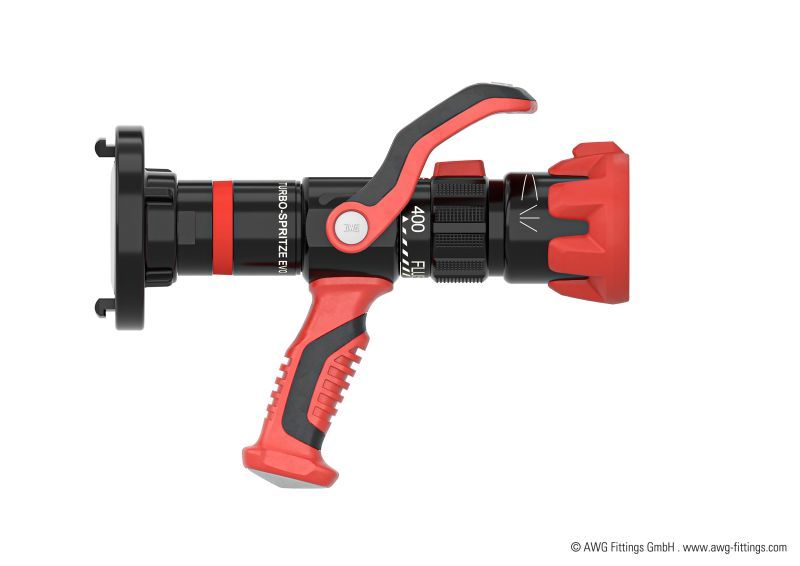

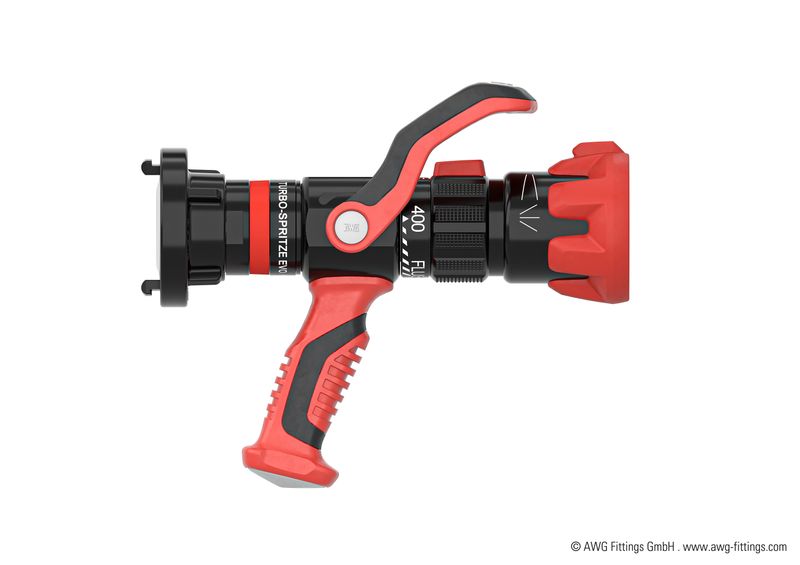

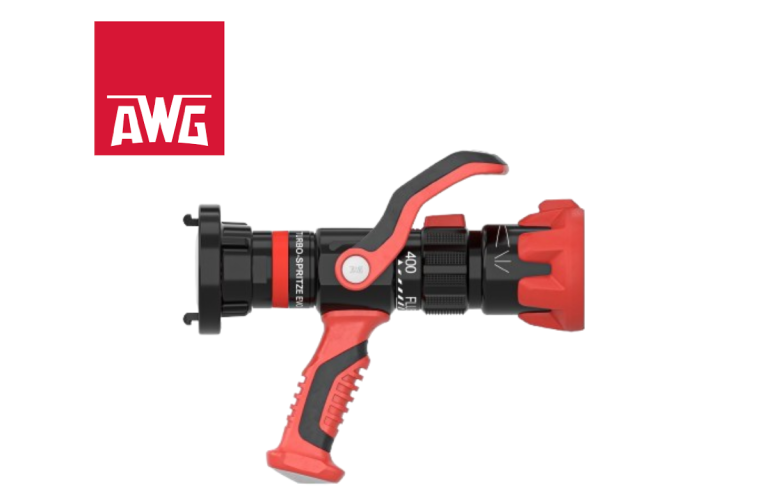

AWG Turbospritze EVO 400
- DIN EN 15182
- Eingang Storz C 52
- Durchflussmenge 130/235/400
- Referenzdruck 6 bar
- Wurfweite Vollstrahl 26/32/40m
- Wurfweite Sprühstrahl 10-16m
- Sprühwinkel 0-120 Grad
- maximaler Betriebsdruck 16 bar
- Material Kupplung - Aluminium
Wie die seit Jahren als Standardbestückung für Feuerwehr-Fahrzeuge etablierten AWG Turbo-Spritzen lässt,
sich die neue AWG Turbo Spritze EVO intuitiv und praktisch ohne jeden Trainingsaufwand oder Umgewöhnung,
sofort und umfassend bedienen.
Auch bei schlechtesten Verhältnissen wie nassen Handschuhen, Kälte und absoluter Nullsicht.
Die AWG Turbospritzen EVO setzen neue Maßstäbe in der Ergonomie.
Für das Herausragende Handling besonders bei Innenangriffen sorgt das neuer Design der Bedienelemente.
Die Turbo Spritze EVO 235 und Turbo Spritze EVO 400 sind optimal im Innenangriff für die Raum - und Rauchkühlung.
Die Farbcodierung der Durchflussmengen mit Clip an der frei um 360° drehbaren Eingangskupplung ermöglicht die blitzschnelle Auswahl des passenden Strahlrohrs im Fahrzeug. Der Farbcode orientiert sich an der Farbcodierung der Schaumarmaturen. So kann mit einem Blick auch die perfekte Kombination zwischen Zumischer und TurboSpritze EVO für den Schaumangriff ausgewählt werden.
Bild und Textinformationen mit freundlicher Genehmigung der AWG Fittings GmbH.

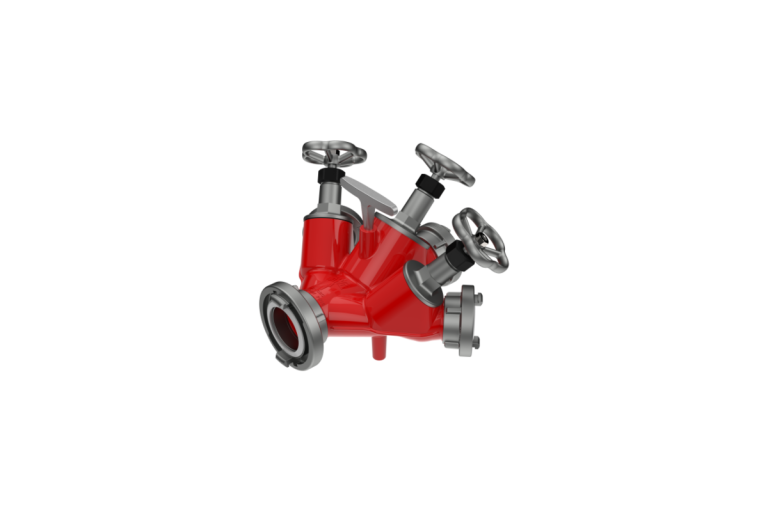

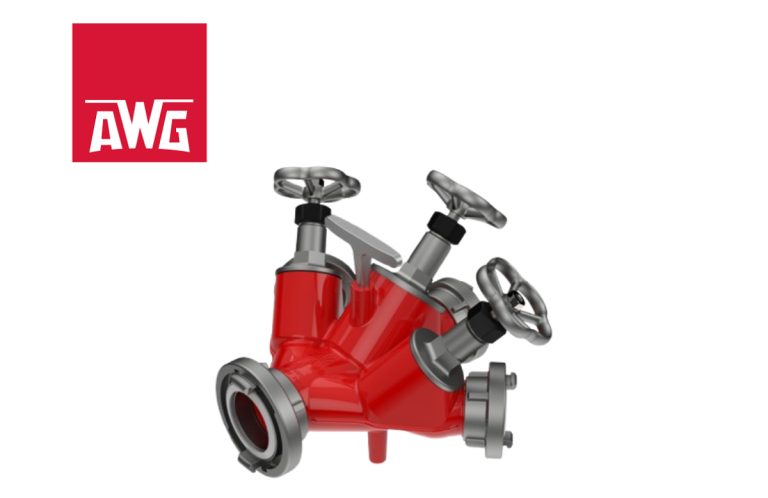

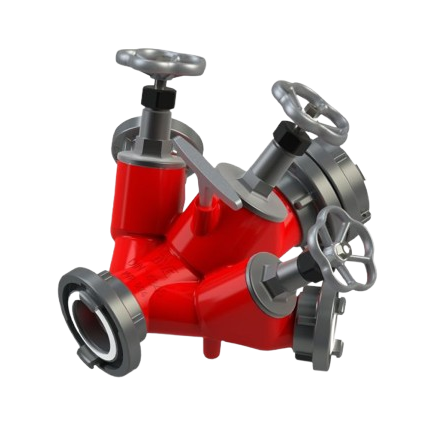

AWG Verteiler B-CBC
- Eingang : Storz 75 B
- Ausgang: 2x 52C 1x 75B
- Absperrung: Niederschraubventil
- max. Betriebsdruck: 16bar
- DIN 17407

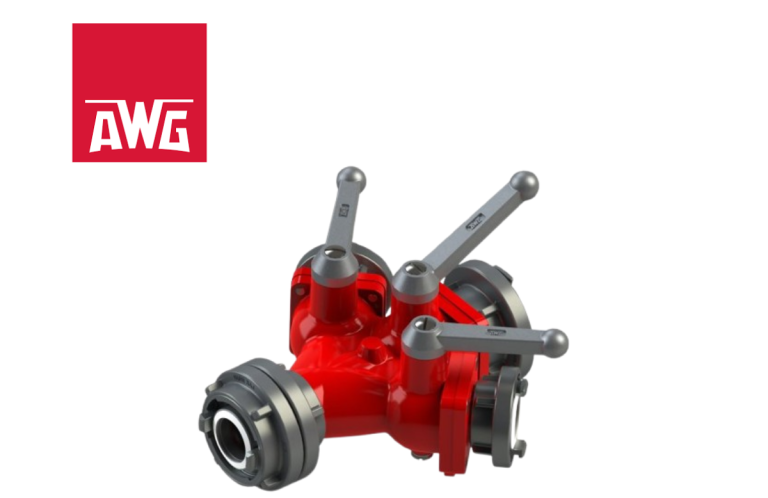

AWG Verteiler B-CBC
- Eingang : Storz 75 B
- Ausgang: 2x 52C 1x 75B
- Absperrung: Kugelhahn
- max. Betriebsdruck: 16bar
- DIN 17407

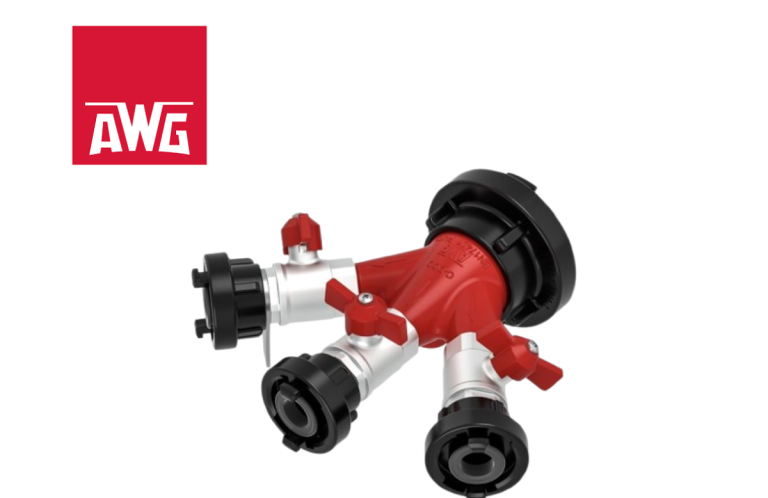

AWG Verteiler C-DCD
- Eingang : Storz 52C
- Ausgang: 2x 25D 1x 52C
- Absperrung: Kugelhahn
- max. Betriebsdruck: 16bar
- DIN 17407
AWG Wasserschild 500
- Eingang : Storz 52 C
- Referenzdruck : 5bar
- Wurfbreite m. : 19m
- Wurfhöhe m. : 5m
- Wurfweite m. : 24m
- Durchflussrate : 500l / 5bar
- max. Betriebsdruck: 16bar
AWG Wasserschild 800
- Eingang : Storz 52 C
- Referenzdruck : 5bar
- Wurfbreite m. : 21,5m
- Wurfhöhe m. : 7m
- Wurfweite m. : 27m
- Durchflussrate : 800l / 5bar
- max. Betriebsdruck: 16bar

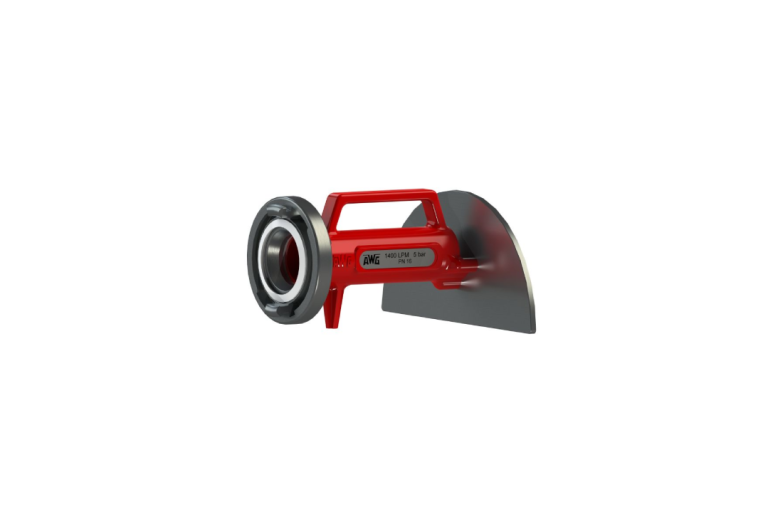

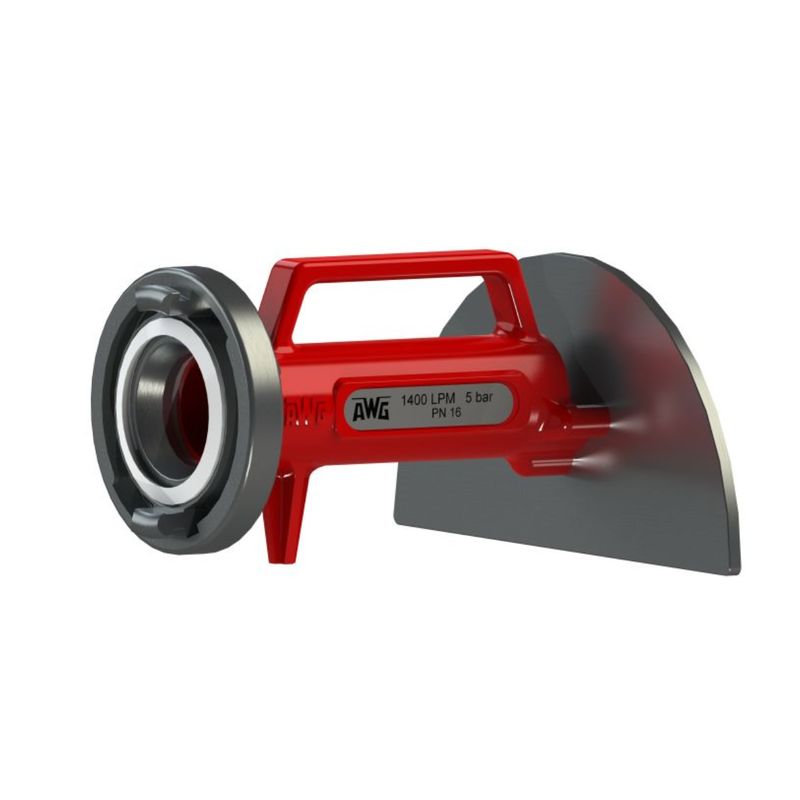

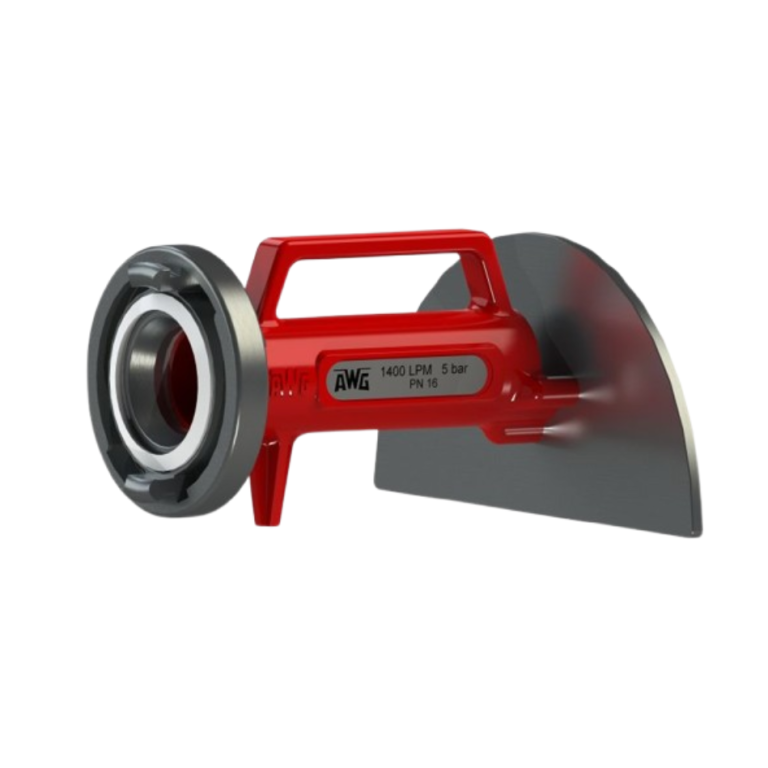

AWG Wasserschild 1400
- Eingang : Storz 75 B
- Referenzdruck : 5bar
- Wurfbreite m. : 24,5m
- Wurfhöhe m. : 8,5m
- Wurfweite m. : 31m
- Durchflussrate : 1400l / 5bar
- max. Betriebsdruck: 16bar

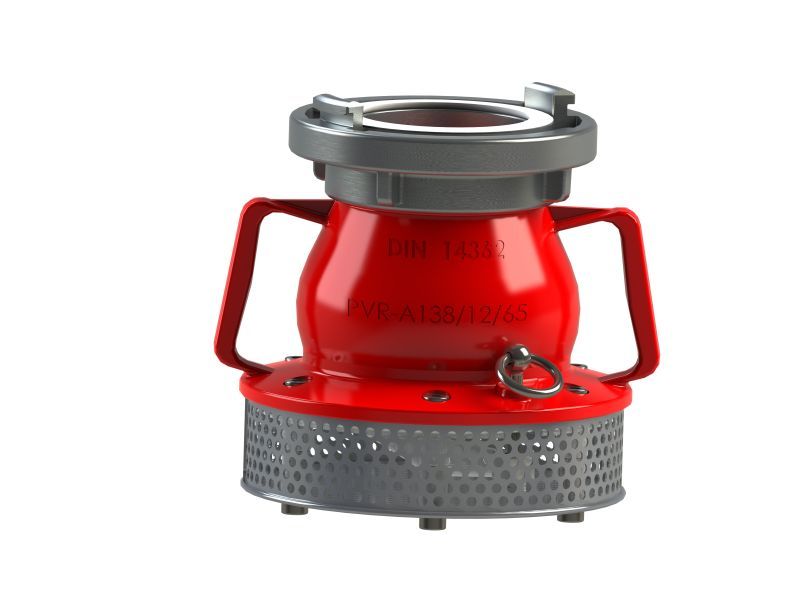

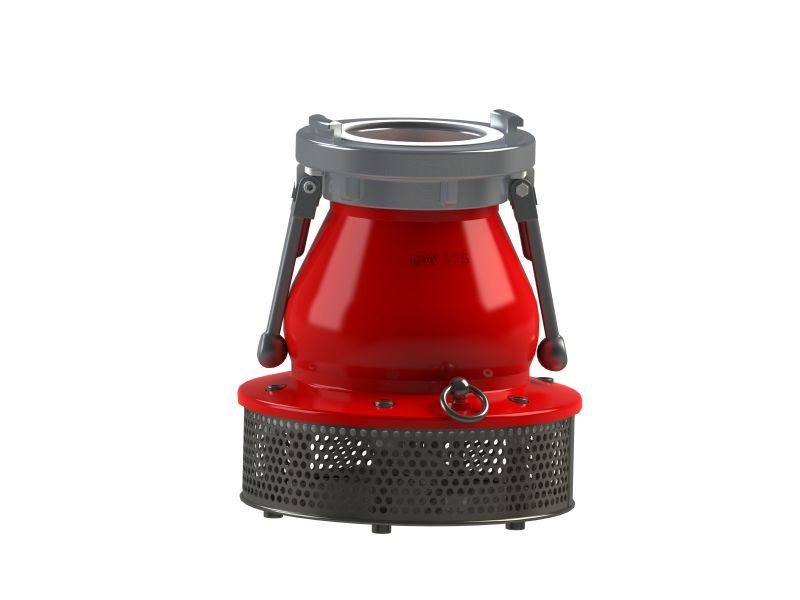

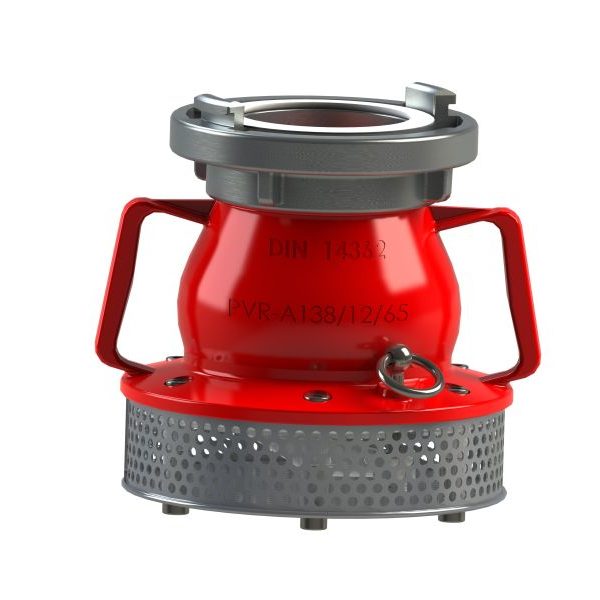

AWG Saugkorb A mit Griffen
- Ausgang : Storz 110 A
- Rückschlagventil
- Mit Griffen
- Norm : DIN 14362
- Länge : 250mm
- Breite : 232mm
- Höhe : 232mm
AWG Saugkorb A ohne Griffe
- Ausgang : Storz 110 A
- Rückschlagventil
- Ohne Griffe
- Norm : DIN 14362
- Länge : 250mm
- Breite : 232mm
- Höhe : 232mm

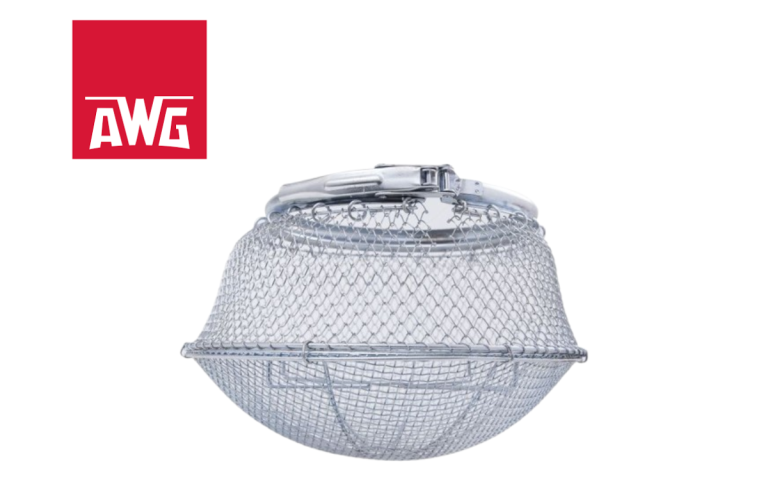

AWG Drahtschutzkorb
- Nenngröße : DN 100
- Schnellverschluss
- Länge : 360mm
- Breite : 360mm
- Höhe : 120mm
- Gewicht : 1,3 kg

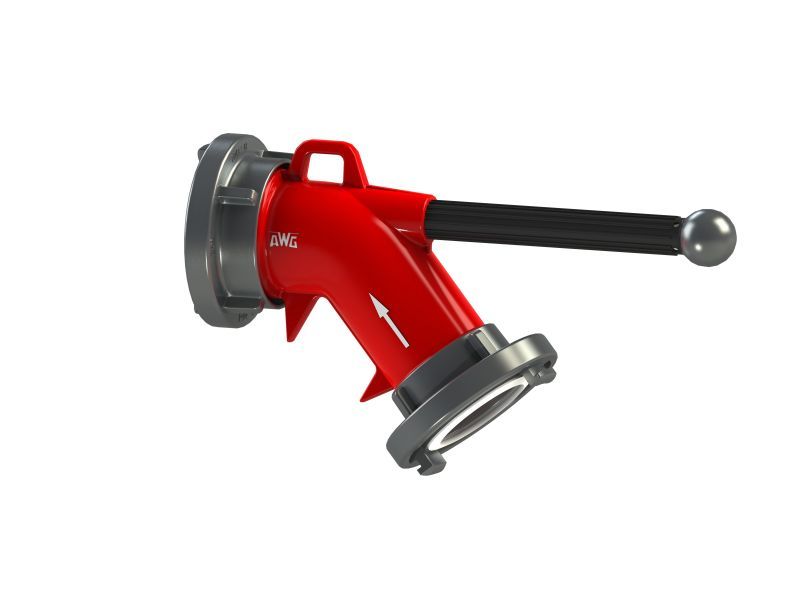

AWG Stützkrümmer B
- Eingang : Storz 75B
- Ausgang : Storz 75 B
- Ausgang : drehbar
- Norm : DIN 14368
- Länge : 375mm
- Breite : 215mm
- Höhe : 126mm
- max. Betriebsdruck: 16bar
AWG Stützkrümmer C
- Eingang : Storz 52C
- Ausgang : Storz 52C
- Ausgang : drehbar
- Norm : DIN 14368
- Länge : 375mm
- Breite : 215mm
- Höhe : 98mm
- max. Betriebsdruck: 16bar

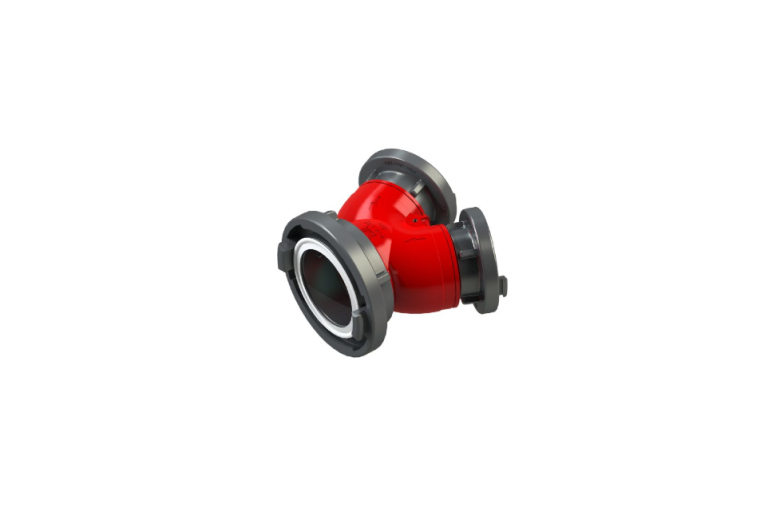

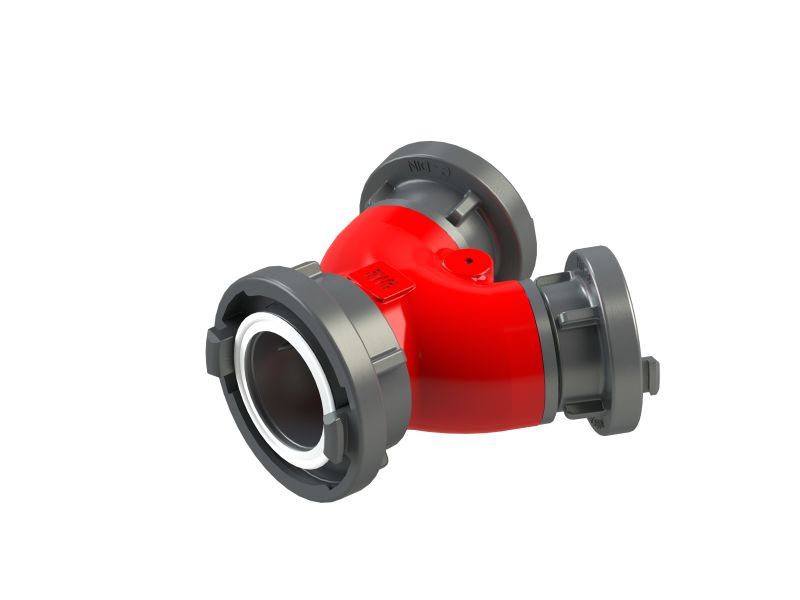

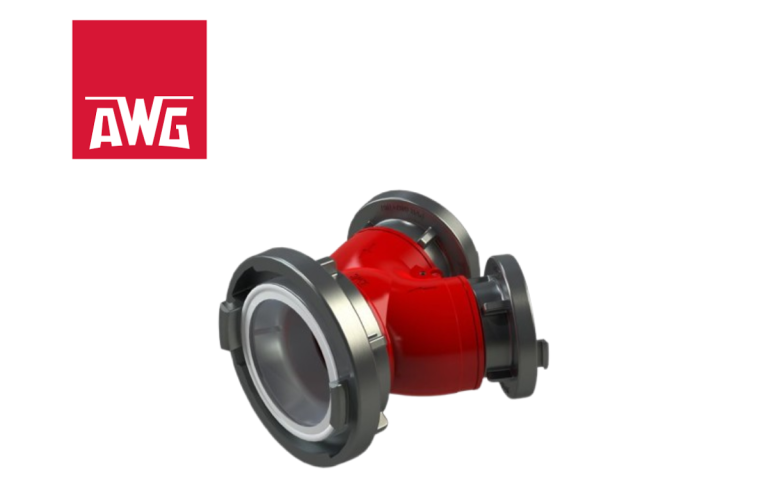

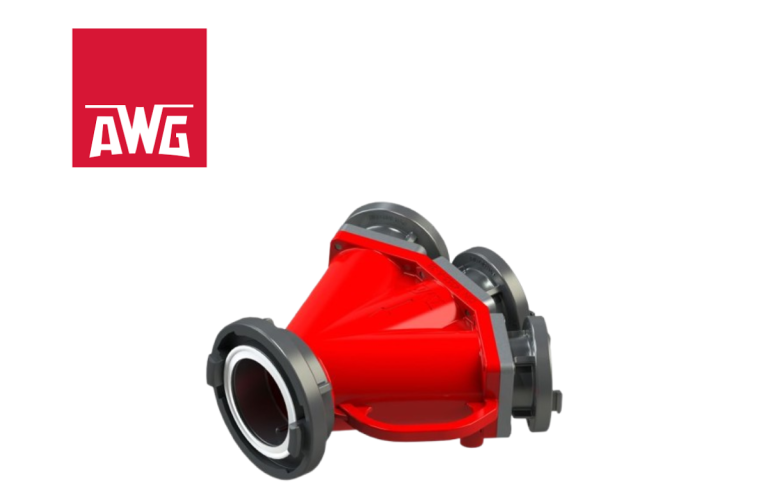

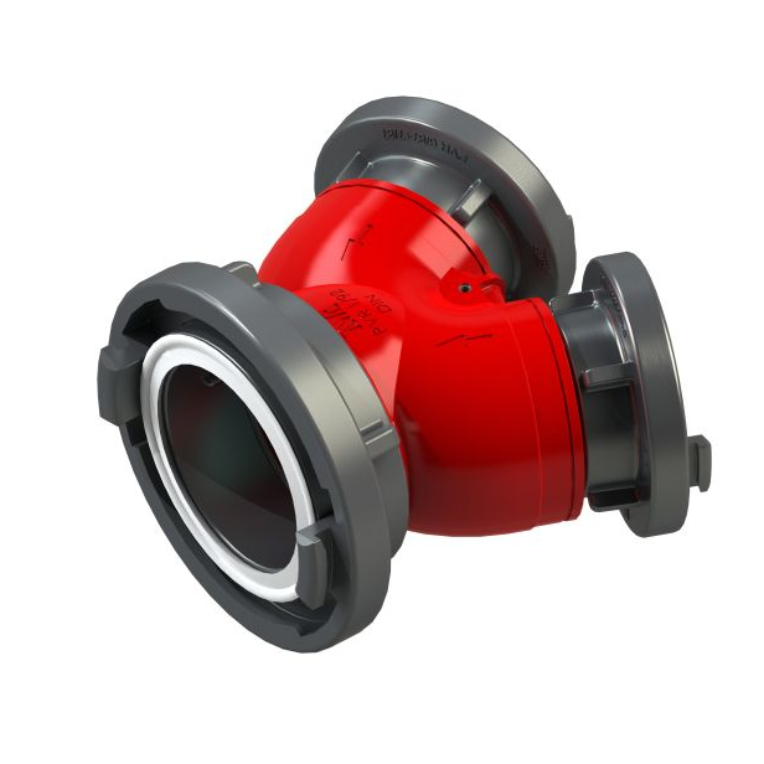

AWG Sammelstück
- Eingang : 2 x Storz 75B
- Ausgang : Storz A110
- Pendelklappe
- Norm : DIN 17407
- Länge : 265mm
- Breite : 240mm
- Höhe : 182mm
- max. Betriebsdruck: 16bar

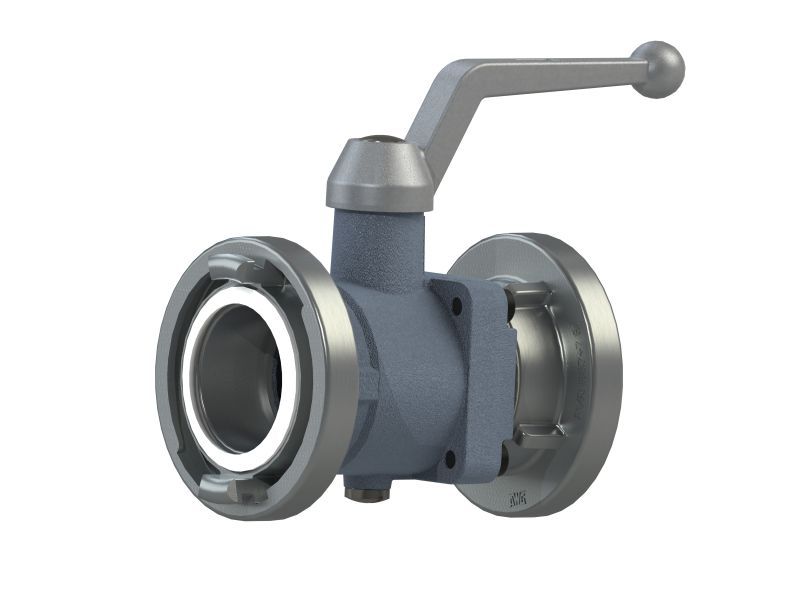

AWG Schlauchabsperrung C
- Eingang : Storz 52C
- Ausgang : Storz 52C
- Absperrung: Kugelhahn
- Länge : 237mm
- Breite : 98mm
- Höhe : 158mm
- max. Betriebsdruck: 16bar
AWG Schlauchabsperrung C
- Eingang : Storz 52C
- Ausgang : Storz 52C
- Absperrung: Schaltarretierung
- Länge : 237mm
- Breite : 98mm
- Höhe : 158mm
- max. Betriebsdruck: 16bar

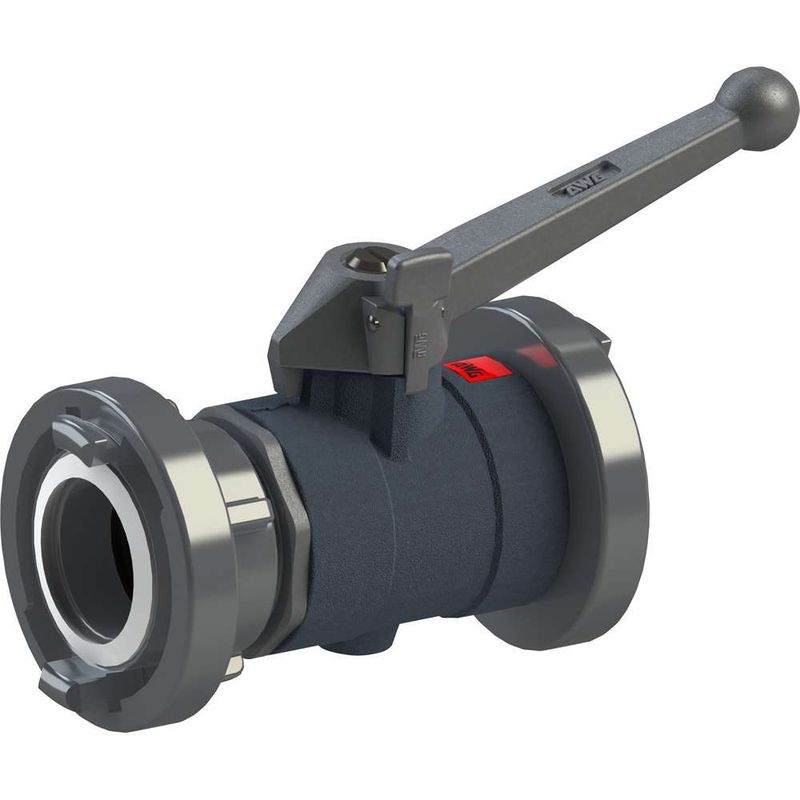

AWG Schlauchabsperrung B
- Eingang : Storz 75B
- Ausgang : Storz 75B
- Absperrung: Kugelhahn
- Länge : 192mm
- Breite : 126mm
- Höhe : 211mm
- max. Betriebsdruck: 16bar

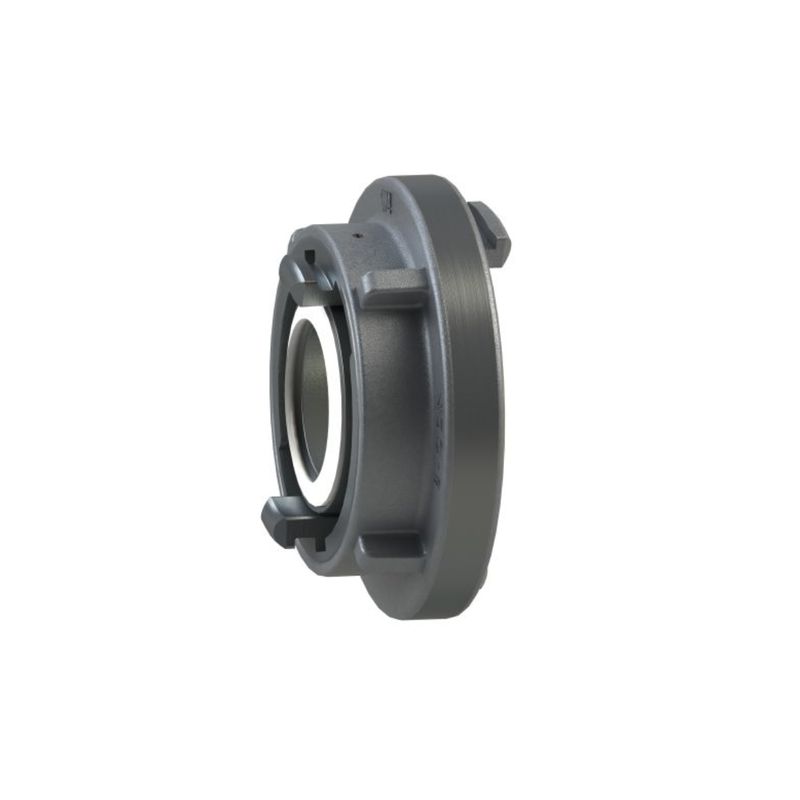

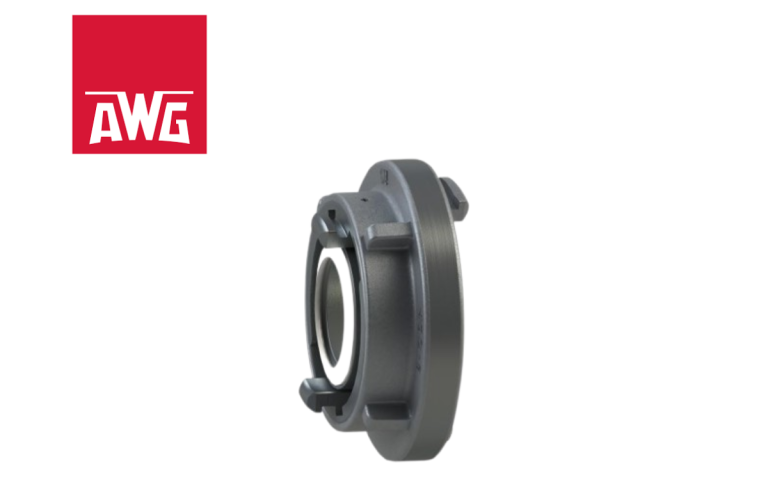

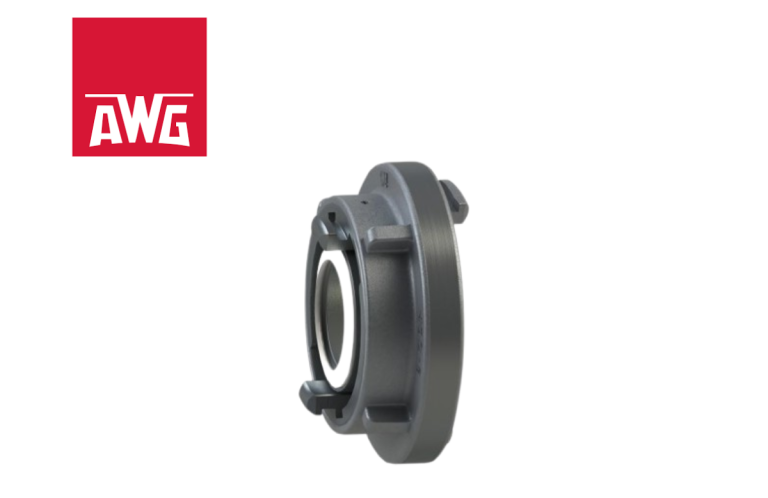

AWG Übergangsstück C-D
- Eingang : Storz 52C
- Ausgang : Storz 25D
- Ausführung : Saugdichtring
- Norm : DIN 14341
- Material : Aluminium
- Länge : 34mm
AWG Übergangsstück B-C
- Eingang : Storz 75B
- Ausgang : Storz 52C
- Ausführung : Saugdichtring
- Norm : DIN 14341
- Material : Aluminium
- Länge : 39mm
AWG Übergangsstück A-B
- Eingang : Storz 110A
- Ausgang : Storz 75B
- Ausführung : Druckdichtring
- Norm : DIN 14341
- Material : Aluminium
- Länge : 48mm

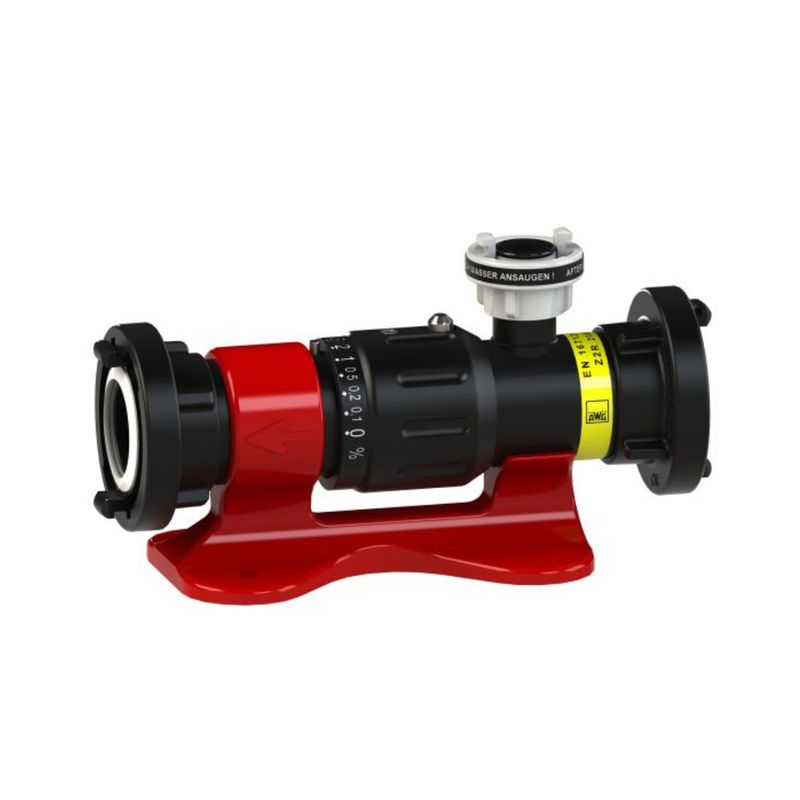

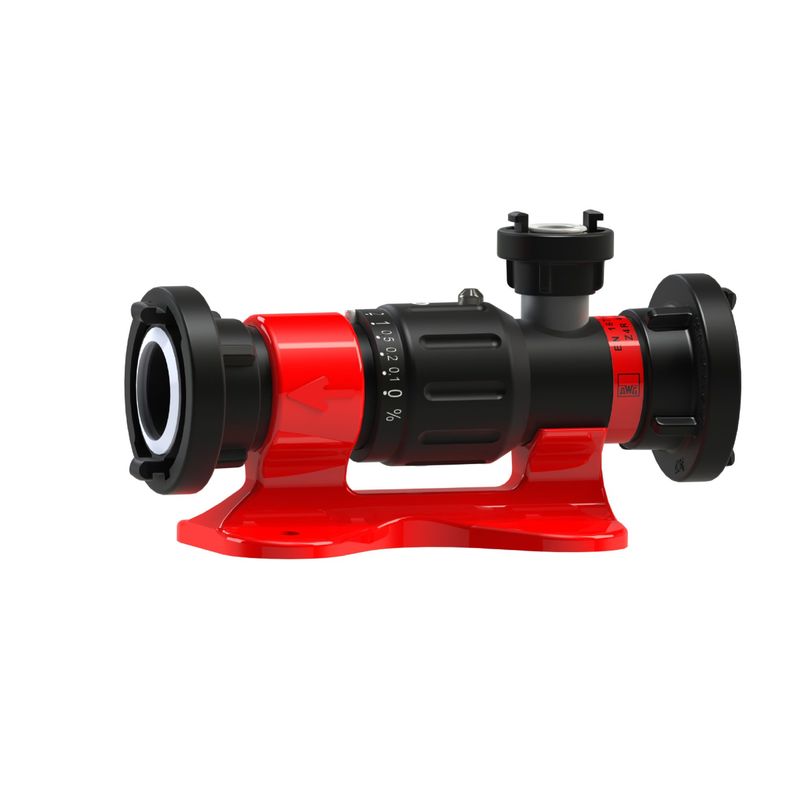

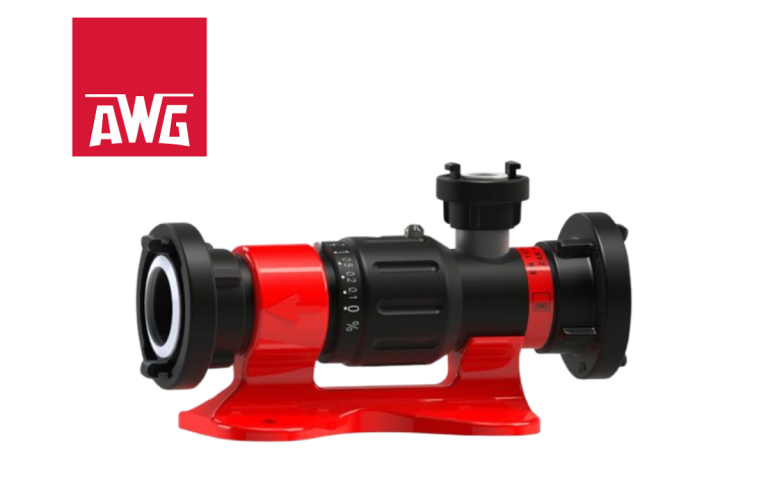

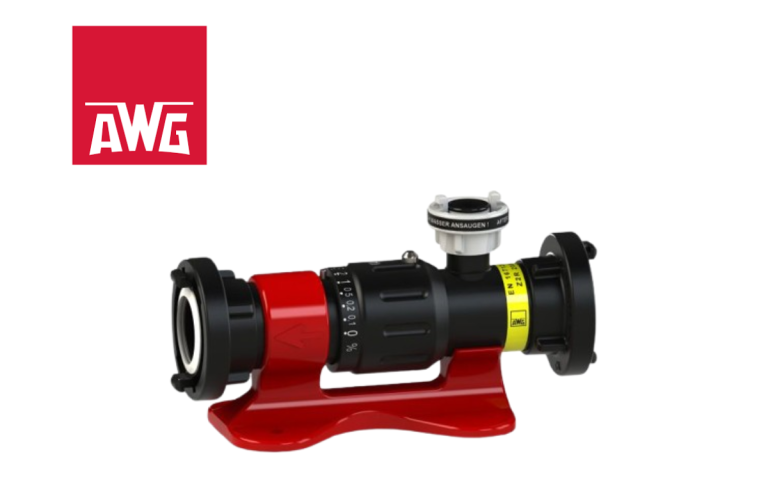

AWG Zumischer FD Z2
- Eingang: Storz 52 C
- Ausgang: Storz 52 C
- Zuleitung: Storz 25 D
- Nenngröße: Z2
- Durchflussmenge: 200l/5bar
- max. Betriebsdruck 16bar
- Zumischrate:
- 0,1 / 0,2 / 0,5 / 1 - 6%
- Norm: EN 16712-1
AWG Zumischer FD Z4 C
- Eingang: Storz 52 C
- Ausgang: Storz 52 C
- Zuleitung: Storz 25 D
- Nenngröße: Z4
- Durchflussmenge: 400l/5bar
- max. Betriebsdruck 16bar
- Zumischrate:
- 0,1 / 0,2 / 0,5 / 1 - 6%
- Norm: EN 16712-1
AWG Zumischer FD Z4 B
- Eingang: Storz 75 B
- Ausgang: Storz 75 B
- Zuleitung: Storz 25 D
- Nenngröße: Z4
- Durchflussmenge: 400l/5bar
- max. Betriebsdruck 16bar
- Zumischrate:
- 0,1 / 0,2 / 0,5 / 1 - 6%
- Norm: EN 16712-1

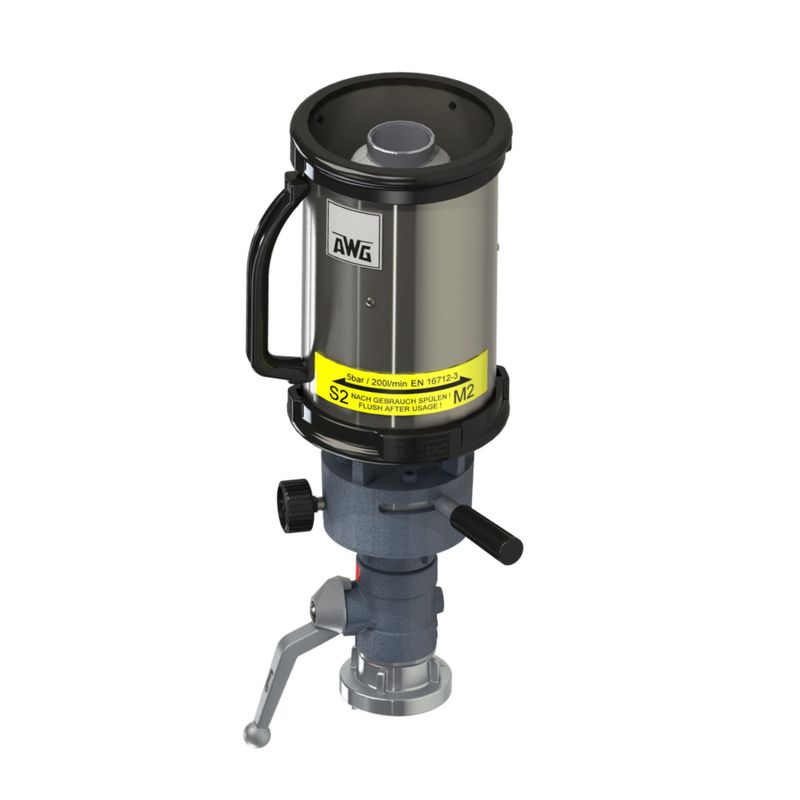

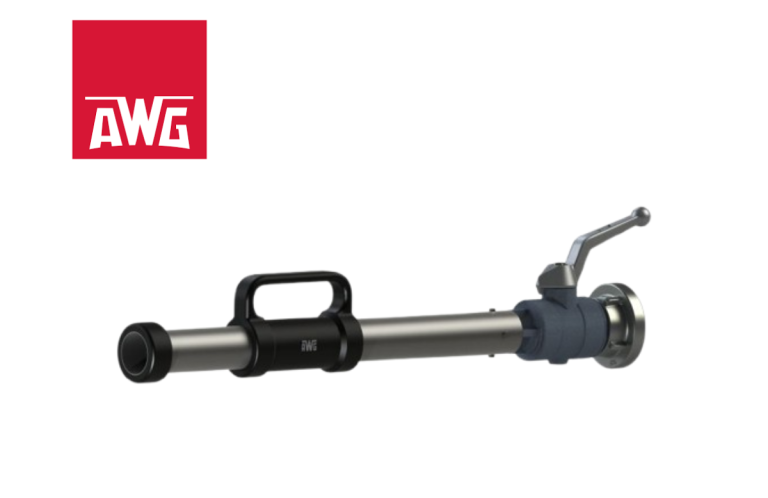

AWG Schaumrohr S2/M2
- Eingang : Storz 52 C
- Referenzdruck : 5bar
- Durchflussmenge : 200l/5bar
- max. Betriebsdruck : 16bar
- Material : Aluminium
- Norm : EN 16712-3

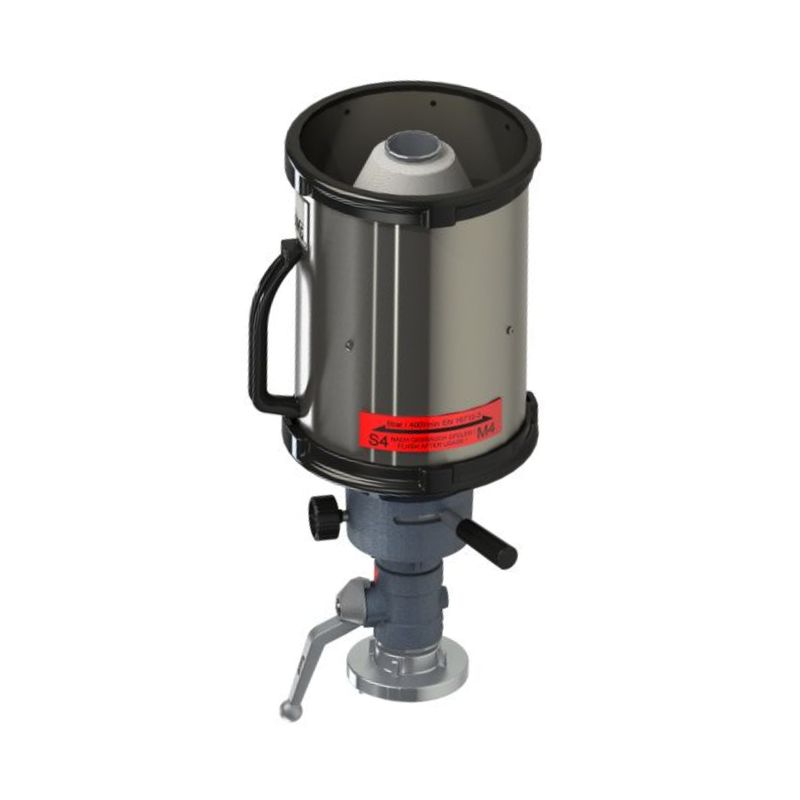

AWG Schaumrohr S4/M4
- Eingang : Storz 52 C
- Referenzdruck : 5bar
- Durchflussmenge : 400l/5bar
- max. Betriebsdruck : 16bar
- Material : Aluminium
- Norm : EN 16712-3
AWG Schaumrohr S4/M4 B
- Eingang : Storz 75 B
- Referenzdruck : 5bar
- Durchflussmenge : 400l/5bar
- max. Betriebsdruck : 16bar
- Material : Aluminium
- Norm : EN 16712-3

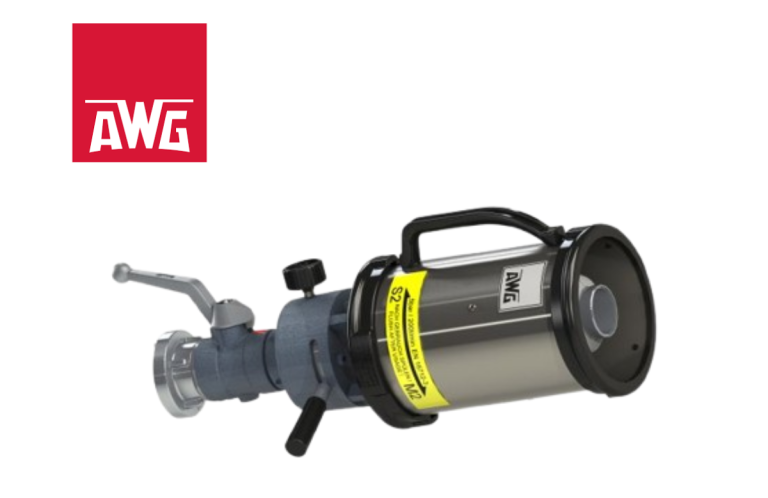

Schwerschaumstrahlrohr S2
- Eingang : Storz 52 C
- Referenzdruck : 5bar
- Durchflussmenge : 200l/5bar
- max. Betriebsdruck : 16bar
- Material : Aluminium
- Norm : EN 16712-3
Schwerschaumstrahlrohr S4
- Eingang : Storz 52 C
- Referenzdruck : 5bar
- Durchflussmenge : 400l/5bar
- max. Betriebsdruck : 16bar
- Material : Aluminium
- Norm : EN 16712-3
Schwerschaumstrahlrohr S8
- Eingang : Storz 75 B
- Referenzdruck : 5bar
- Durchflussmenge : 800l/5bar
- max. Betriebsdruck : 16bar
- Material : Aluminium
- Norm : EN 16712-3

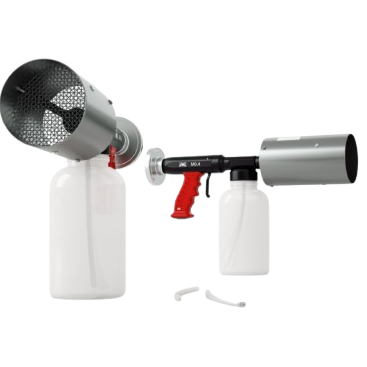

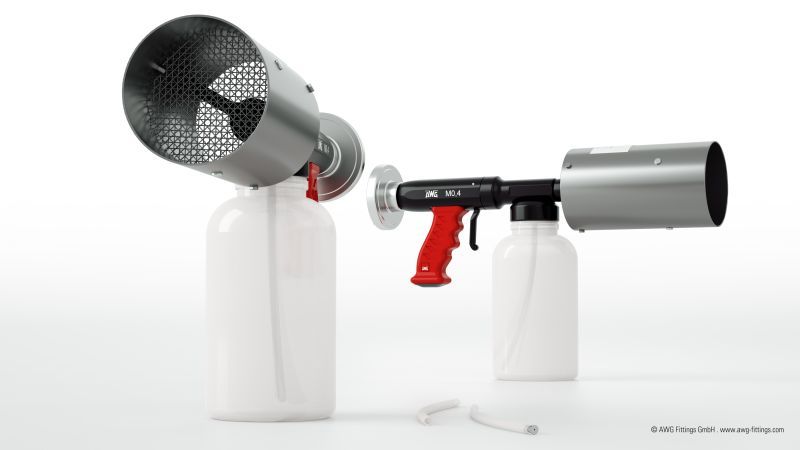

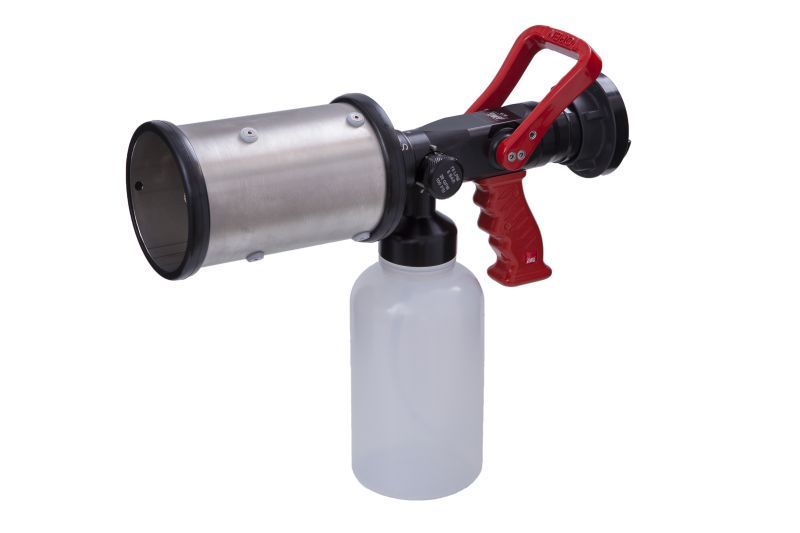

Mittelschaumpistole M0,4
- Eingang: Storz 52 C
- Nenngröße: M0,4
- Durchflussmenge: 35l/6bar
- max. Betriebsdruck 16bar
- Zumischrate: 1% / 3%
Schaumrohr Venturi SM75
- Eingang: Storz 52 C
- Nenngröße: SM75
- Durchflussmenge: 75l/6bar
- max. Betriebsdruck 16bar
- Zumischrate: 0,0,5,1,3%

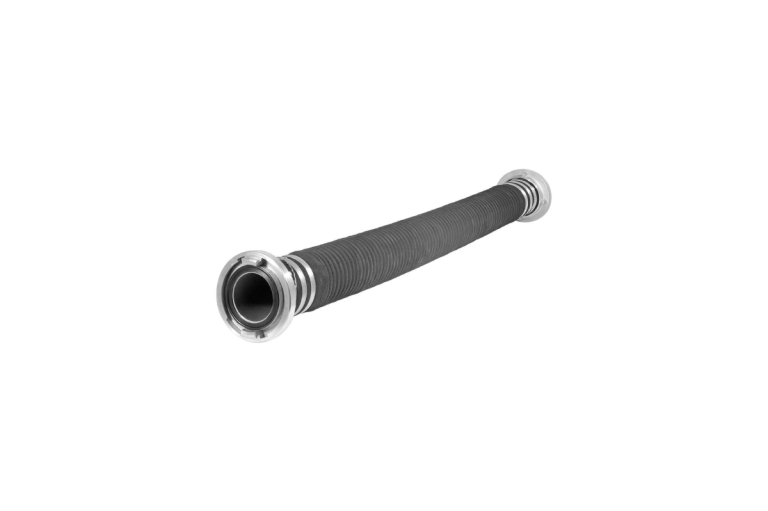

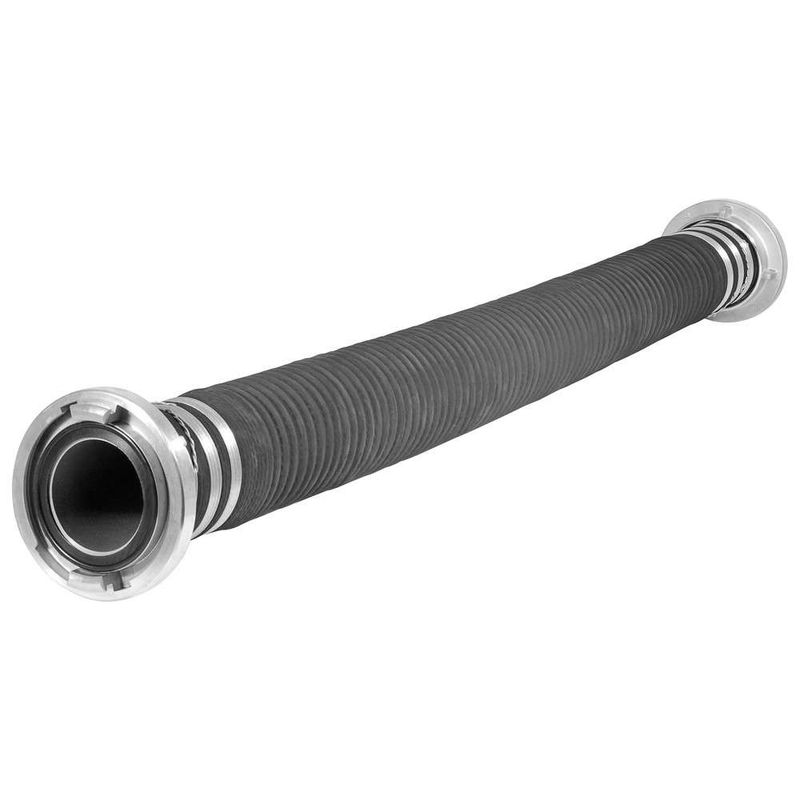

AWG Ansaugschlauch DN 20
- Eingang: Storz D
- Ausgang: Storz D
- Nenngröße: DN 20
- Länge : 1500mm
- DIN 16712-2
Bild und Textinformationen mit freundlicher Genehmigung der AWG Fittings GmbH.

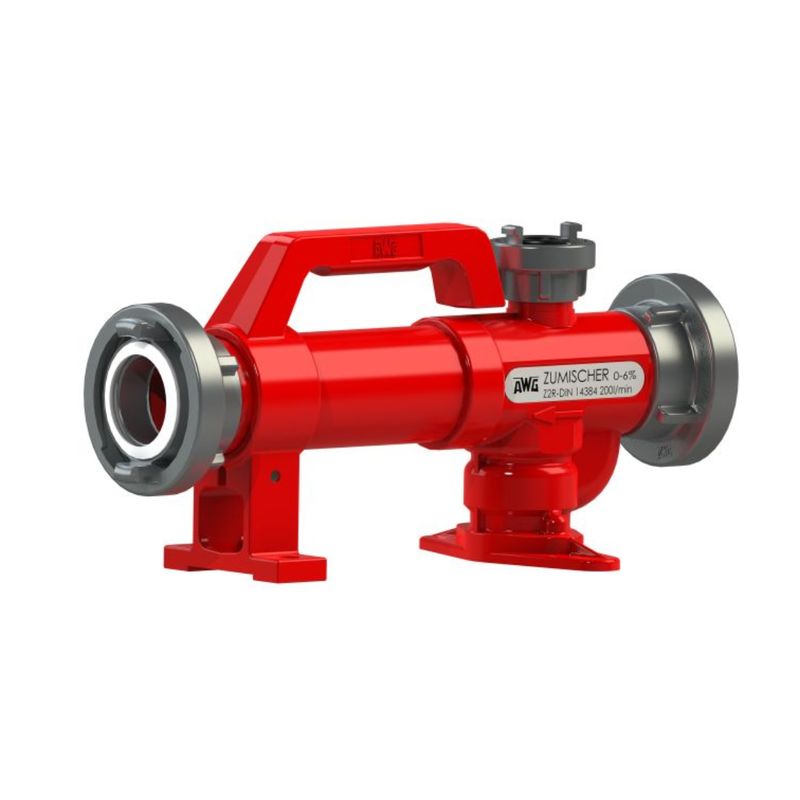

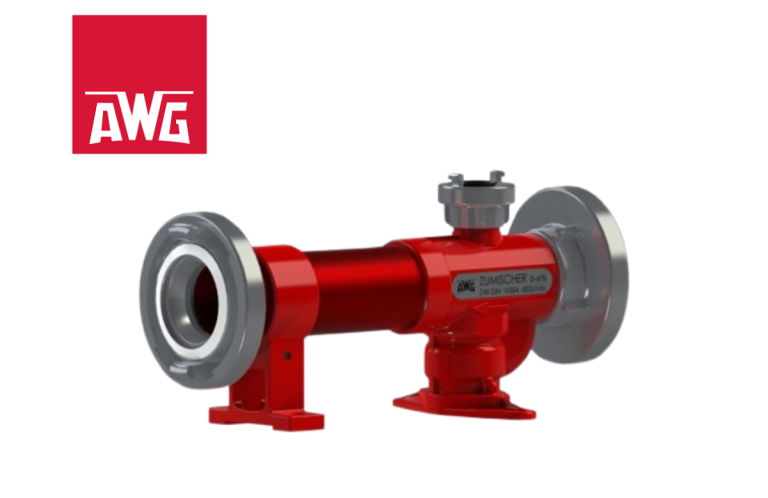

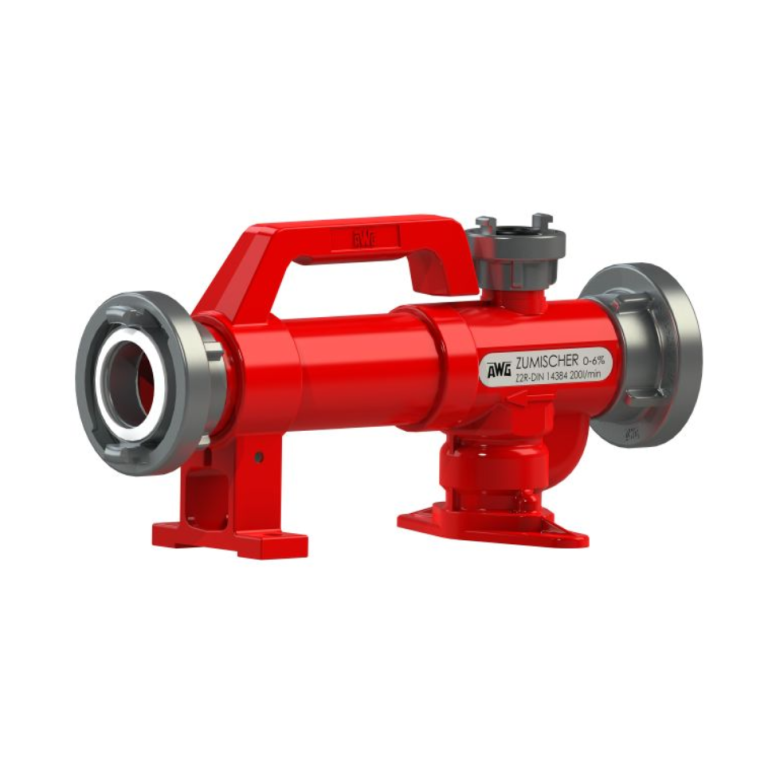

AWG Zumischer "S" Z2
- Eingang: Storz 52 C
- Ausgang: Storz 52 C
- Zuleitung: Storz 25 D
- Nenngröße: Z2
- Durchflussmenge: 200l/5bar
- max. Betriebsdruck 16bar
- Zumischrate: 0,5-6%
- Norm: DIN 14384
AWG Zumischer "S" Z4
- Eingang: Storz 75 B
- Ausgang: Storz 75 B
- Zuleitung: Storz 25 D
- Nenngröße: Z4
- Durchflussmenge: 400l/5bar
- max. Betriebsdruck 16bar
- Zumischrate: 0,5-6%
- Norm: DIN 14384
AWG Zumischer "L" Z4
- Eingang: Storz 75 B
- Ausgang: Storz 75 B
- Zuleitung: Storz 25 D
- Nenngröße: Z4
- Durchflussmenge: 400l/5bar
- max. Betriebsdruck 16bar
- Zumischrate: 1-6%
- Norm: DIN 14384
